Tests permettant de caractériser les fils

TESTS DE TRACTION

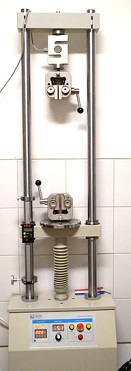

Test de traction sur fil de palissage
Ce test de traction permet de connaître la charge de rupture d'un fil, sa limite élastique et son % d'allongement.

Ils sont réalisés sur des fils en acier, en inox et en plastique.



caractereflechegauche Cliquer sur l'image pour ouvrir le pdf détaillant le protocole.



MESURE DE LA MASSE DE REVETEMENT

masserevfil
Ce test permet de mesurer la masse de revêtement d'un fil et d'en déduire son épaisseur.

Ils sont réalisés sur des fils en acier galvanisé.


 caractereflechegaucheCliquer sur l'image pour ouvrir le pdf détaillant le protocole.



MESURE DE LA CONCENTRICITE

Ce test permet de mesurer l'épaisseur de revêtement autour du fil afin de calculer la concentricité du revêtement.

Ils sont réalisés sur des fils en acier galvanisé.



Ces tests sont réalisés avec le microscope optique du laboratoire de l'Ecole Nationale des Arts et Métiers (ENSAM).

 Ensam




MESURE DE LA DUCTILITE

pliage
Ce test permet de mesurer la ductilité d'un fil de palissage
Ils sont réalisés sur des fils en acier et en inox.



caractereflechegauche Cliquer sur l'image pour ouvrir le pdf détaillant le protocole.
